短節距頂置滾子鏈條
  • 短節距頂置滾子鏈條
  • 短節距頂置滾子鏈條
  • 鏈條介紹
  • 鏈條參數

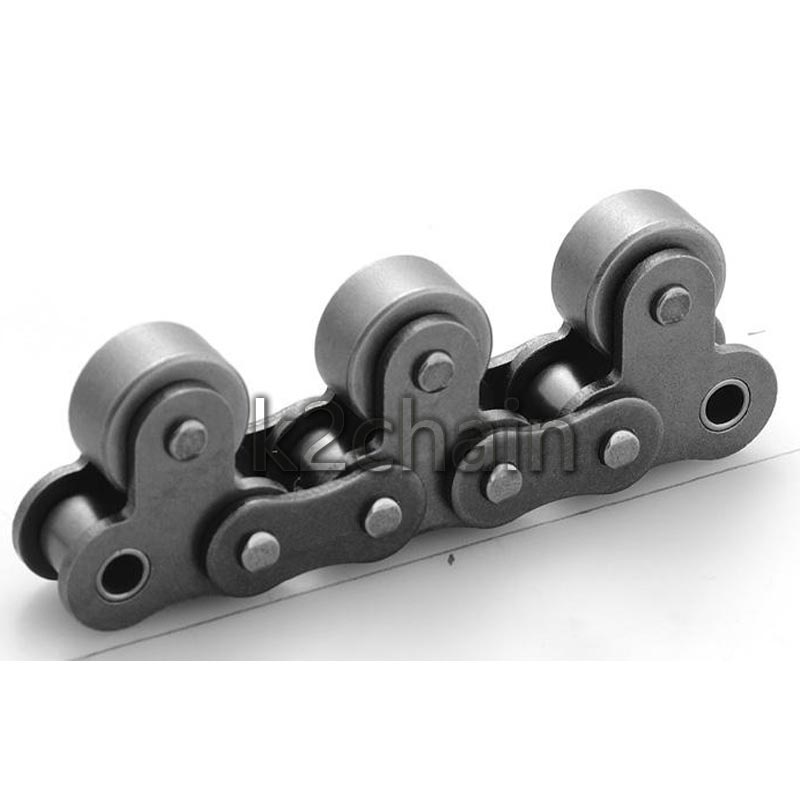

短節距帶頂置滾子鏈是將滾子鏈的鏈板向上延長,在延長部分安裝可自由滾動的頂置滾子的自由流動鏈。
鏈條本體的寬度尺寸比其他自由流動鏈小,頂置滾子由兩側鏈板支撐,適于需要堅固自由流動鏈的輸送設備。
提供標準規格,免加油規格,SS(不銹鋼)規格。
*還可提供NP(鍍鎳規格),請咨詢敝公司。

1、用途

適于低速搬運重物,多用于汽車生產設備

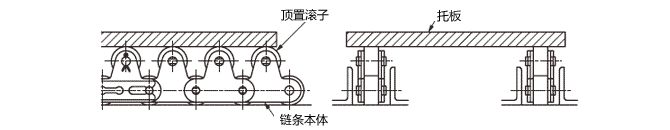

短節距頂置滾子鏈條
頂置滾子鏈條用途

2、規格

標準規格

  • 鏈條的所有零件,包括滾子,全部使用熱硬化處理的鋼材。
  • 頂置滾子可選擇塑料滾子或鋼制滾子。
  • 可使用溫度范圍:-10℃~150℃
  • 需要加油。

免加油規格

  • 采用特殊含油燒結套筒,無需加油也可長時間使用。(鋼制頂置滾子需要加油。)
  • 頂置滾子可選擇塑料滾子或鋼制滾子。
  • 容許張力與標準規格相同,為了區別,內外鏈板實施黑染處理。
  • 可使用溫度范圍:-10℃~150℃
  • 在藥品·水中或者洗滌·脫脂環境下,請避免使用。

SS(不銹鋼)規格

  • 鏈條本體及本體滾子采用18-8不銹鋼,具有耐腐蝕性。
  • 可使用溫度范圍:-20℃~400℃
  • 需要加油。

3、結構

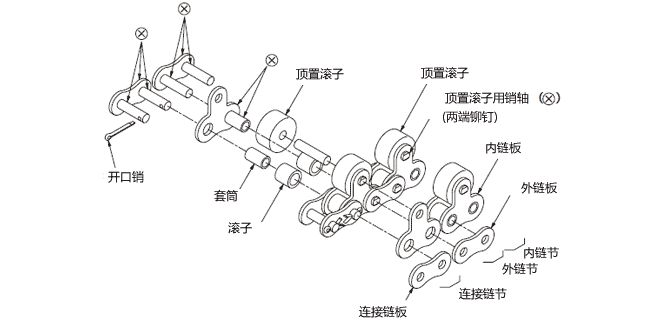

頂置滾子鏈條結構
頂置滾子鏈條結構("X" 表示過盈配合)
鏈號節距滾子直徑滾子直徑內節內寬銷軸直徑銷軸長度銷軸長度銷軸長度銷軸長度鏈板尺寸鏈板尺寸
Chain No.Pd1
max
d3
max
b1
min
d2
max
L1
max
L2
max
L3
max
L4
max
GC
 mmmmmmmmmmmmmmmmmmmmmm
08A-112.7007.9511.07.853.9613.516.617.818.89.512.7
10A-115.87510.1615.09.405.0816.520.722.223.312.715.9
12A-119.05011.9118.012.575.9421.025.927.728.315.918.3
16A-125.40015.8824.015.757.9226.232.735.036.519.124.6
20A-131.70019.0530.018.909.5332.340.444.744.725.431.8
短節距頂置滾子鏈條參數
